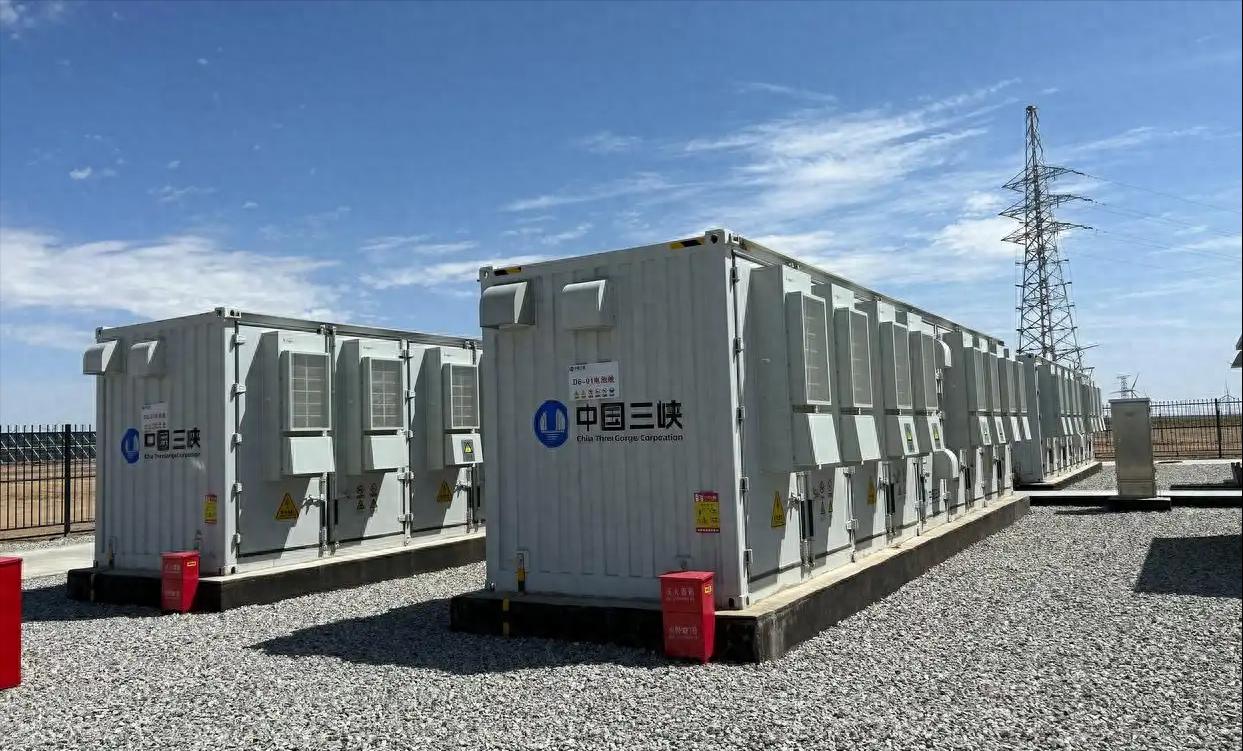

一、集裝箱儲能系統淋雨試驗標準體系

基礎標準

GB/T 4208-2017《外殼防護等級 (IP 代碼)》（等同 IEC 60529:2013）：定義 IP 防護等級，包含防水等級 IPX1~IPX9K 測試方法。

GB/T 5338.1-2023《儲能集裝箱 第 1 部分：通用技術條件》：規定儲能集裝箱的環境適應性與防水要求。

GB/T 44026-2024《預制艙式鋰離子電池儲能系統技術規范》：要求電池艙防護等級不低于 IP54。

防護等級選擇指南

一般戶外環境：推薦IP54（防灰塵 + 各方向濺水）

多雨地區：推薦IP55（防灰塵 + 各方向噴水）

沿海 / 高濕環境：推薦IP65（完全防塵 + 強烈噴水）

極端天氣地區：推薦IP66/（防強降雨）

注：行業通行標準為IP55 及以上。

核心參數

IPX4（防濺水）：采用球面噴頭（含 121 個 0.5mm 小孔），水流量 10±0.5L/min，水壓 20-50kPa。噴嘴與樣品距離 2.5-3m，通過分散水流實現 360° 全方位濺水，試驗時間≥3 分鐘，模擬日常飛濺雨水場景。

IPX5（防噴水）：噴嘴內徑 6.3mm（304 不銹鋼材質），水流量 12.5±0.625L/min，水壓 30-150kPa（常用 80-100kPa）。噴嘴距離樣品 2.5-3m，噴射角度 360° 且噴嘴傾角 15°-20°，試驗時間按表面積 1min/㎡計算，總時長不低于 3 分鐘。

IPX6（防強噴水）：噴嘴內徑 12.5mm（304 或 316 不銹鋼材質），水流量 100±5L/min，水壓 1000-1500kPa（約為 IPX5 的 10 倍）。噴嘴距離同樣為 2.5-3m，噴射角度覆蓋全方位，重點沖擊接縫和接口部位，試驗時間與 IPX5 一致，總時長不低于 3 分鐘。

二、集裝箱儲能系統防水測試流程

1. 測試前準備

樣品準備：清潔集裝箱外殼，拆除非必要附件，檢查焊縫、密封膠條完好性。內部電氣系統斷電隔離。

設備校準：校準流量（誤差≤5%）、水壓（偏差≤5%），檢查噴嘴孔徑與通暢性，確保符合規格要求。

安裝固定：

集裝箱固定于龍門架軌道范圍內的地面，用限位塊 + 膨脹螺栓固定，防止噴淋時移位。

調整龍門架軌道平行度（偏差≤2mm/m），確保移動順暢；校準噴嘴高度與水平距離，滿足 2.5-3m 要求。

2. 測試實施步驟

參數設定：選擇 IP等級，輸入對應流量、壓力、噴淋時長參數。

全方位噴淋：

啟動供水系統，待流量、壓力穩定后開啟龍門架移動功能。

頂部噴淋：龍門架橫梁噴嘴組降至預設高度，沿軌道縱向勻速移動，覆蓋集裝箱頂面，往返 1 次。

側面噴淋：調整橫梁噴嘴組傾角至 15°-20°，龍門架橫向移動（覆蓋左右側面）+ 縱向移動（覆蓋前后端面），每側噴淋≥1 分鐘；IPX6 測試時，對門接縫、通風口等易滲漏部位，通過定點停留 30 秒強化噴淋。

噴嘴調節：通過龍門架立柱上的側噴噴嘴升降功能，適配集裝箱高度，確保側面無噴淋盲區。

過程監測：觀察龍門架移動精度、噴嘴出水均勻性、壓力穩定性（波動≤±5%），記錄滲漏位置與情況。

3. 測試后檢查與判定

停止噴淋后 1-2 分鐘內檢查內部是否有水滴 / 水痕，恢復電氣系統后測試絕緣電阻（≥20MΩ）和充放電功能。

滿足 “內部干燥、功能正常、密封完好” 三個條件判定合格，不合格則返修后復測。

三、集裝箱儲能系統淋雨試驗設備

1. 核心設備系統組成

龍門架主體：

結構：鋼結構框架，跨度≥集裝箱寬度 + 6m，高度≥集裝箱高度 + 3m（含噴嘴組 + 管道）。

移動機構：沿地面軌道雙向移動，配備變頻電機 + 精密導軌，移動速度 0.5-1m/min，定位精度 ±5mm。

噴淋系統：

噴嘴組：橫梁上安裝頂部噴嘴若干（IPX5 用 6.3mm，IPX6 用 12.5mm），立柱兩側安裝側噴噴嘴各若干個，均支持角度調節（0°-60°）。

管道：橫梁、立柱內置管道，噴嘴接口配快速接頭，便于切換 IPX5/6 噴嘴。

供水系統：

同前序配置（水泵、穩壓罐、5μm 過濾器、≥500L 水箱），新增高壓軟管（適配龍門架移動，耐壓≥2MPa）。

控制系統：

PLC 控制器集成龍門架移動、噴嘴角度調節、流量 / 壓力監控功能，觸摸屏顯示移動位置、參數數據，支持預設噴淋路徑（頂面→側面→端面）。

輔助設備：

地面軌道、排水溝、漏電保護裝置。

2. 噴嘴配置方案

IPX5 噴嘴：橫梁頂部噴嘴垂直向下 + 15° 傾角布置，立柱側噴噴嘴水平布置，共若干個，確保頂面與側面全覆蓋。

IPX6 噴嘴：橫梁頂部噴嘴換為 12.5mm 加粗款，立柱側噴噴嘴增加至各若干個，強化水流沖擊力，支持定點噴淋模式。

3. 設備選型要點

結構穩定性：龍門架框架需做防銹處理，底部配防傾倒支撐，軌道固定牢固。

移動精度：導軌選用線性滑軌，配合齒輪齒條傳動，確保移動無卡頓、定位準確。

防水防護：龍門架上的電氣元件（電機、傳感器）防護等級≥IP65，控制箱密封處理，避免進水損壞。

適配性：龍門架跨度、高度可定制，軌道長度可拼接，滿足不同場地與集裝箱尺寸需求。

4. 典型設備配置案例（20 尺 / 40 尺通用）

設備型號：KXT1365 型儲能集裝箱淋水試驗設備（科翔試驗設備），案例有海博思創、鵬輝能源、天合儲能、海辰儲能、瑞浦蘭鈞、楚能新能源等。

龍門架規格：定制（適配 40 尺集裝箱）。

移動系統：變頻電機驅動，移動速度 0.5-2m/min，定位精度 ±5mm。

噴淋系統：IPX5 噴嘴（6.3mm）、IPX6 噴嘴（12.5mm），支持快速切換；頂部噴嘴組升降行程 0.8m。

供水 / 控制系統：水泵（IPX5：15m3/h/0.15MPa；IPX6：60m3/h/1.2MPa），PLC 觸摸屏控制，支持路徑預設與數據記錄。

?
