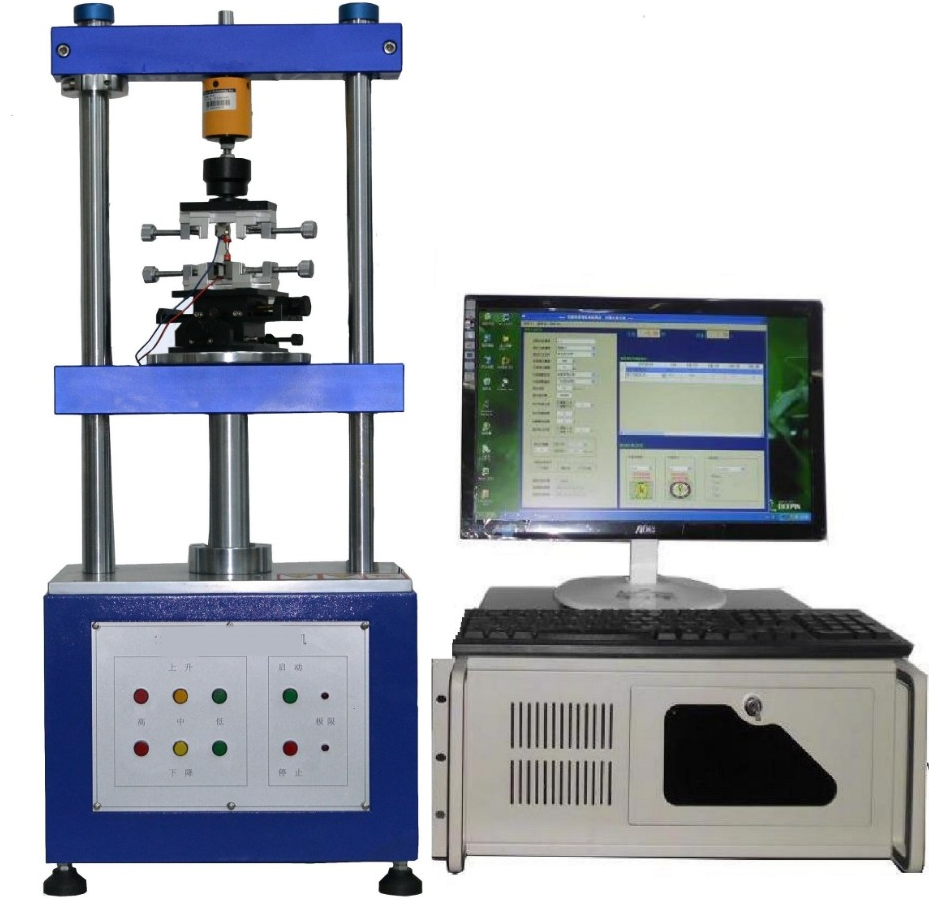

本設備適用于各種連接器之插拔力測試、壽命測試,樣品夾具可以XY方向調節，同時搭配專用自動求心裝置,可以保證試驗時位置完全對正，避免了橫向應力對測試力值的影響，從而得出完全的插拔力數值；設備采用立式結構，立柱導向，驅動裝置安裝于下方的控制箱內，測力荷重元安裝于導柱上端的橫梁上，結構緊湊美觀；控制系統用WINDOWS操作系統與專用測試軟件,視窗采用全中文畫面設定,操作簡單方便,所有資料皆可儲存 (試驗條件、位移曲線圖、壽命曲線圖、檢查報表……等等 )；可打印及儲存圖形（插拔位移曲線圖、壽命曲線圖、檢查報表），測試資料儲存于硬盤（每一筆資料皆可儲存，不限次數），測試條件皆由電腦畫面設定，方便且快速（含插拔行程、速度、暫停時間……等等），檢驗報表抬頭內容可隨時修改。
測試項目
連接器插拔試驗；
連接器插拔壽命試驗；
連接器單PIN與塑膠保持力試驗；
連接器NORMAL FORCE測試；
壓縮，拉伸破壞試驗；
功能參數
1、?測定最大荷重：50kg；
2、?最小分辯率：1g；
3、?Z軸最大高度：150mm；
4、?Z軸速度范圍：0～150mm/min；
5、?Z軸驅動方式：伺服電機+滾珠絲桿；
6、?導向裝置：立柱+直線軸承導向；
7、?XY軸調節：采用XY精密平臺，手動調節；
8、?XY軸移動范圍：0～75mm；
9、?專用自動求心裝置，保證樣品存在偏心時自動對位；
10、?過流保護、漏電保護、過熱保護；
11、?機臺重量：約65kg；
12、?電源：AC220V/50Hz/0.75KW；
13、?外觀尺寸：420*280*960mm?
